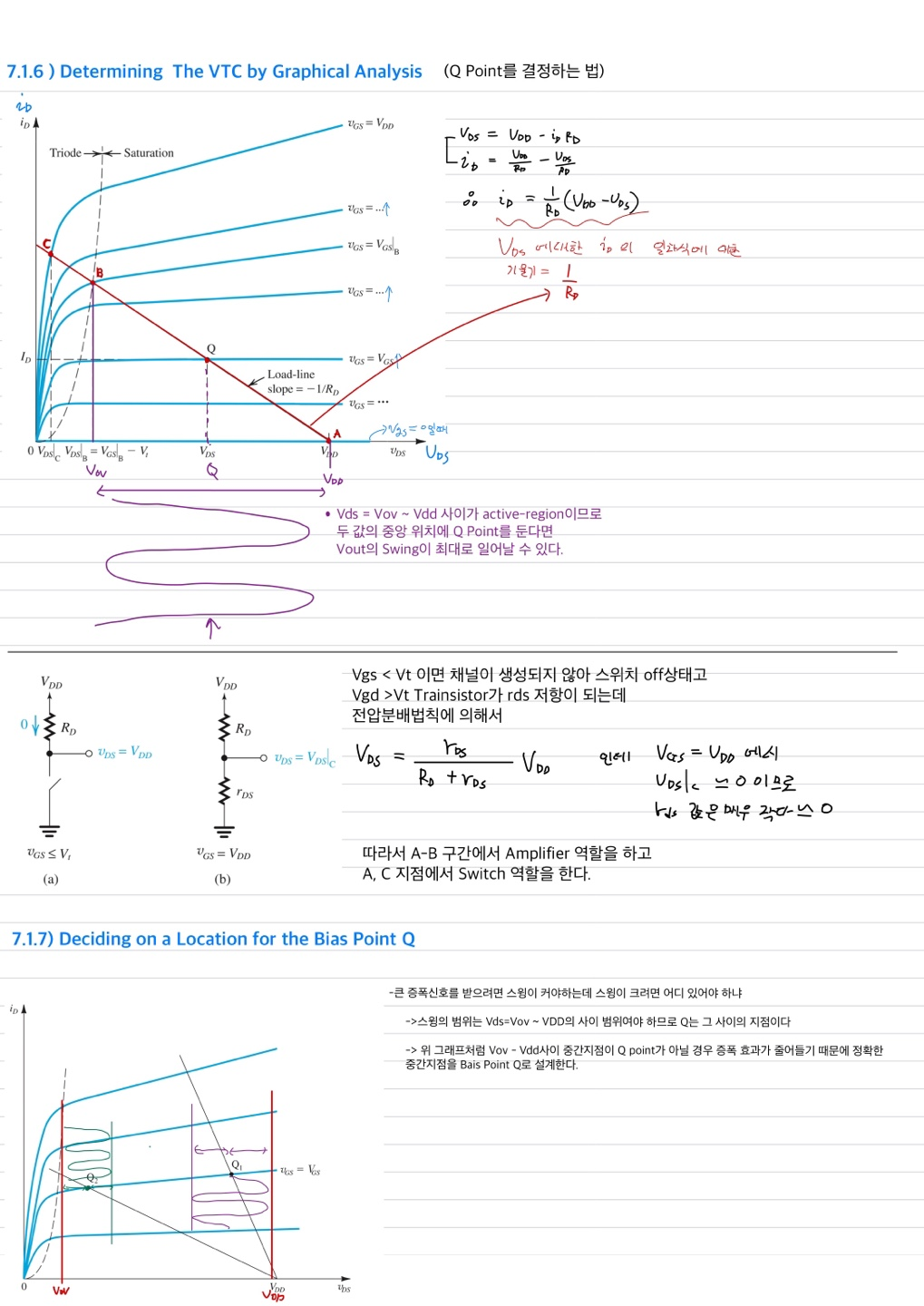

1. VTC그래프를 이용해 Q Point(bias point)를 정하는 법

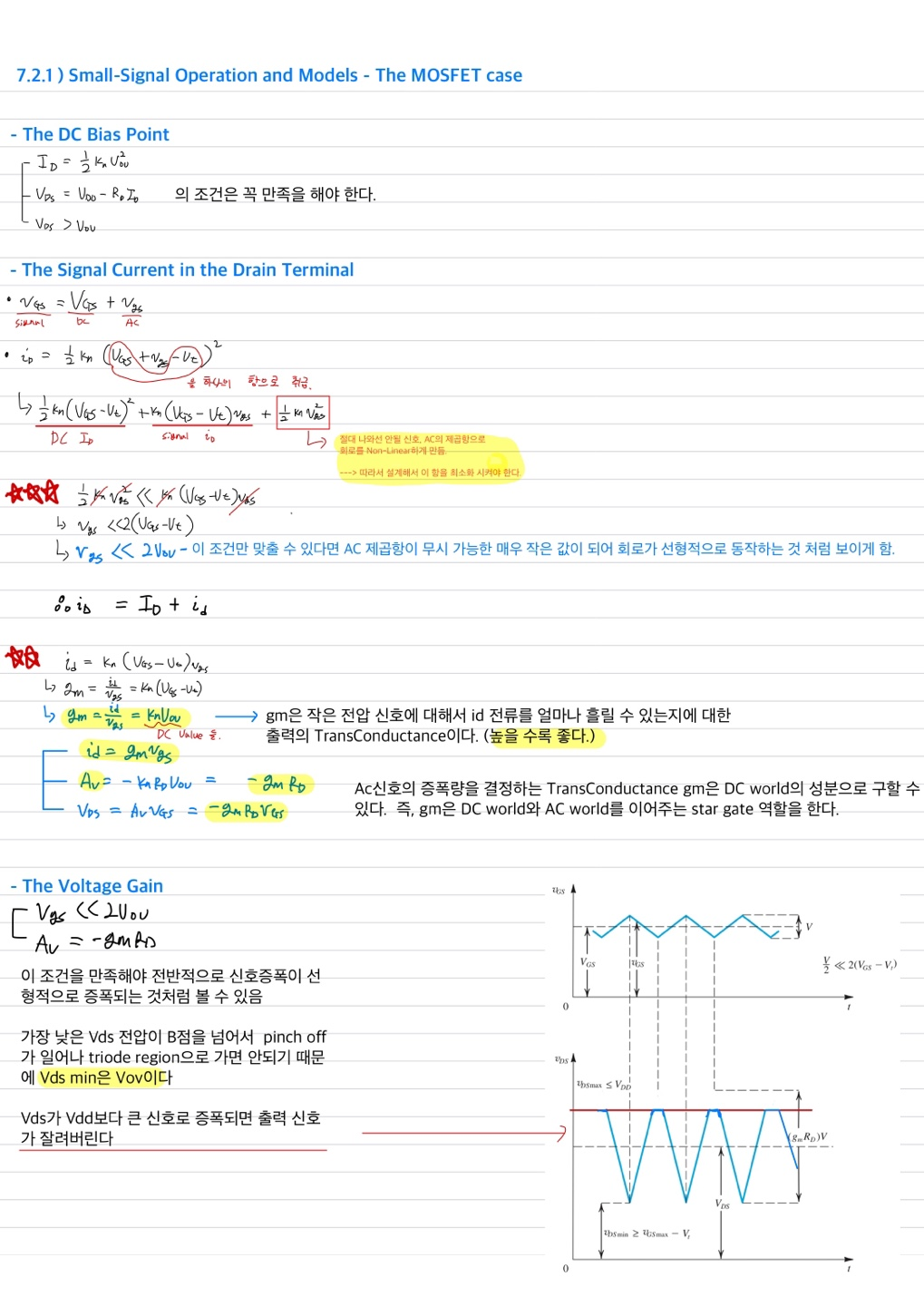

2. 소신호 동작-DC bias Point, Voltage Gain, TransConductance

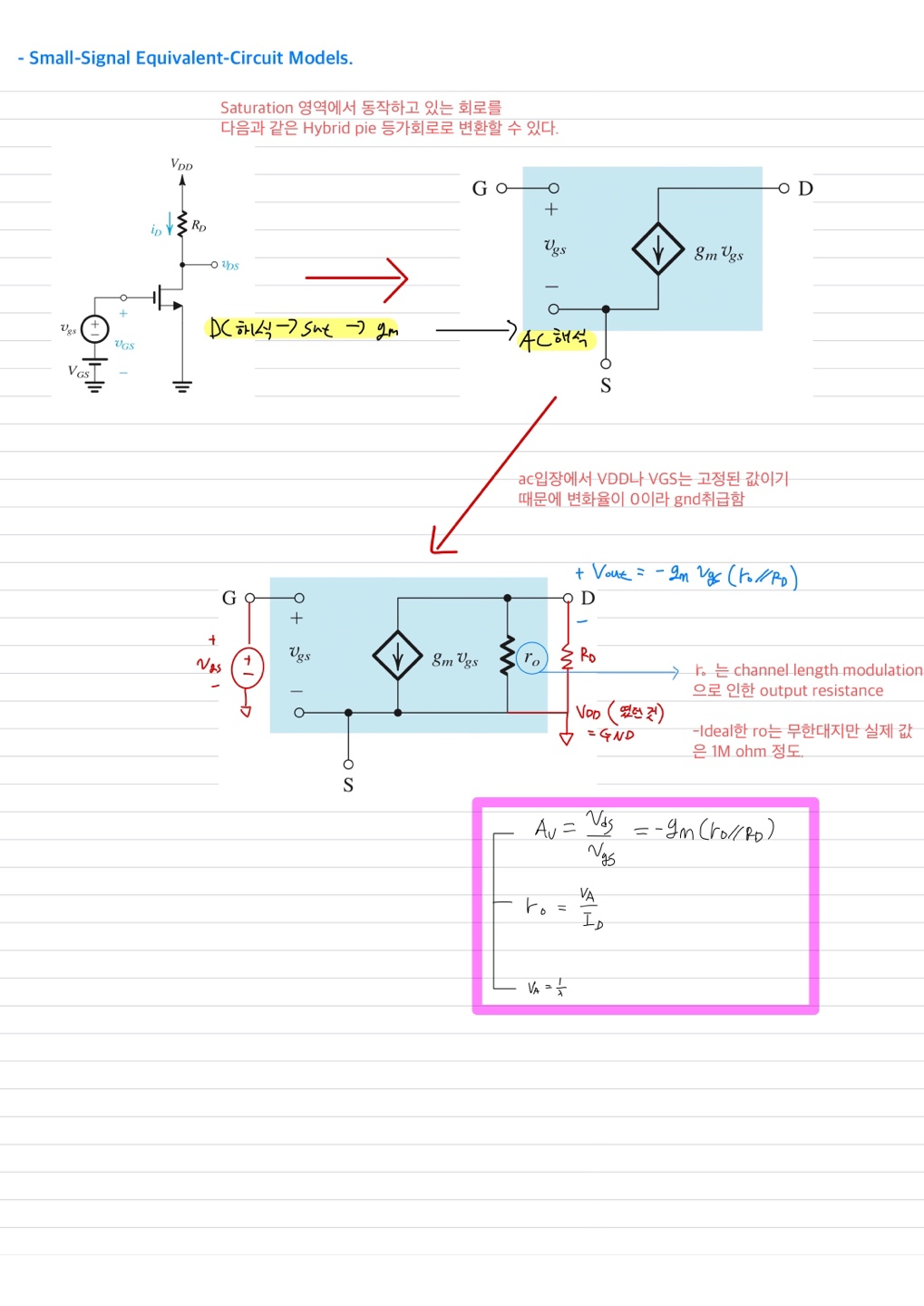

3. Small-Signal 등가회로 모델- Hybrid_pie

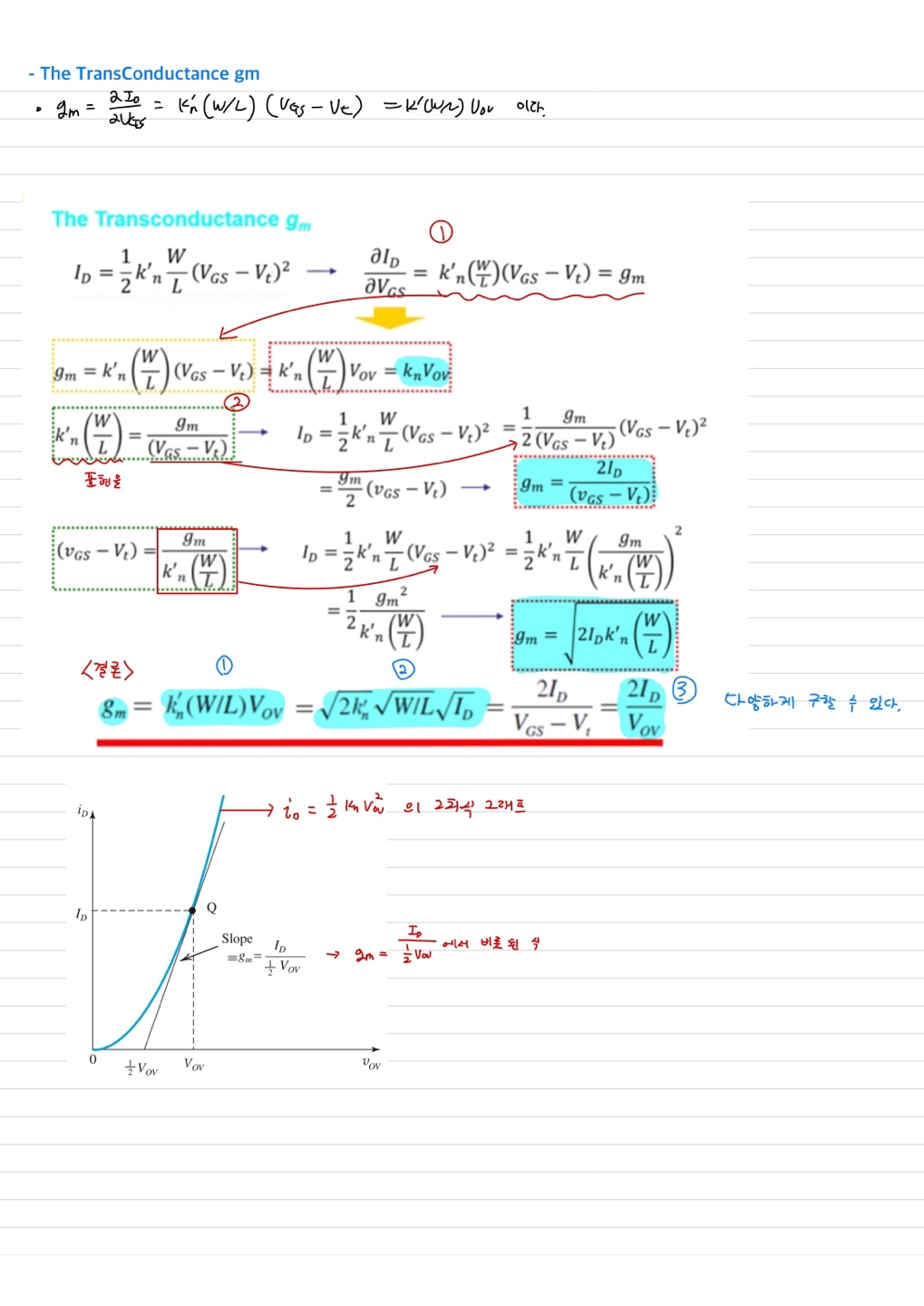

4. TransConductance의 다양한 표현

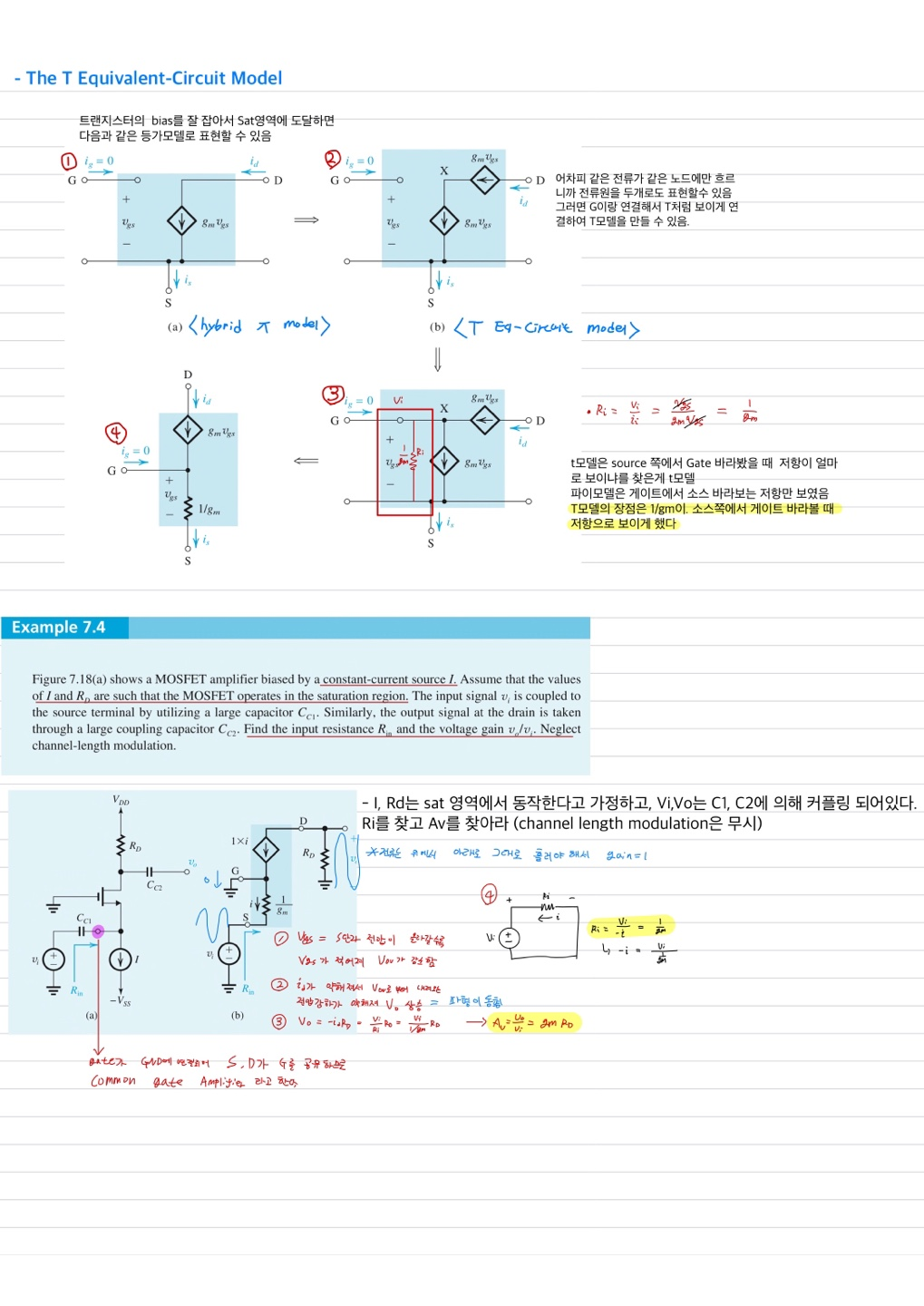

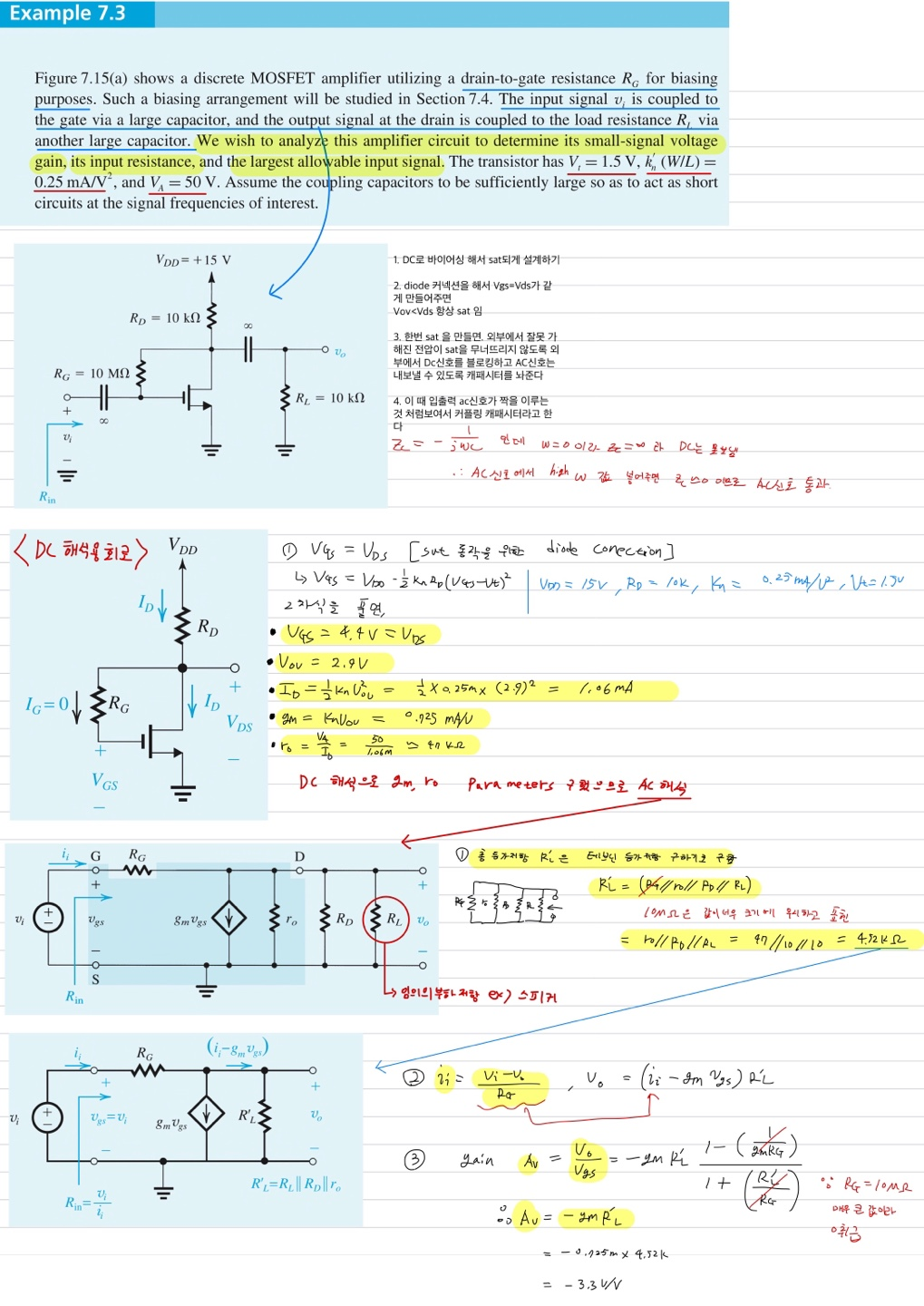

5. 예제 풀이(1)
